| Arbeitsfläche | |
|---|---|
| Arbeitsbreite | 1.240 mm |
| Arbeitstiefe max. bei Rütteltischfertigung | 1.000 mm |
| Arbeitstiefe max. bei Bodenfertigung | 1.240 mm |
| Ausstattung | |
| Kernbetonsilo bei Motorbeschickung | 1.200 l |
| Kernbetonsilo bei Kübelbahnbeschickung | 2.000 l |
| Vorsatzbetonsilo bei Motorbeschickung | 800 l |
| Vorsatzbetonsilo bei Kübelbahnbeschickung | 2.000 l |
| Einfüllhöhe max. bei Motorbeschickung | 2.800 mm |
| Bei Mehrlagenfertigung | |
|---|---|
| Steinhöhe min. (auf Palette) | 40 mm |
| Steinhöhe max. | 250 mm |
| Pakethöhe max. (inkl. Palette) plus eine Steinlagenhöhe | 640 mm |
| Niedrigtischfertigung auf Paletten | |
| Steinhöhe max. | 600 mm |
| Niedrigtischfertigung (Absetzen auf dem Boden) | |
| Steinhöhe max. | 650 mm |
| Bodenfertigung | |
| Steinhöhe max. | 1.000 mm |
| Steinhöhe min. | 250 mm |

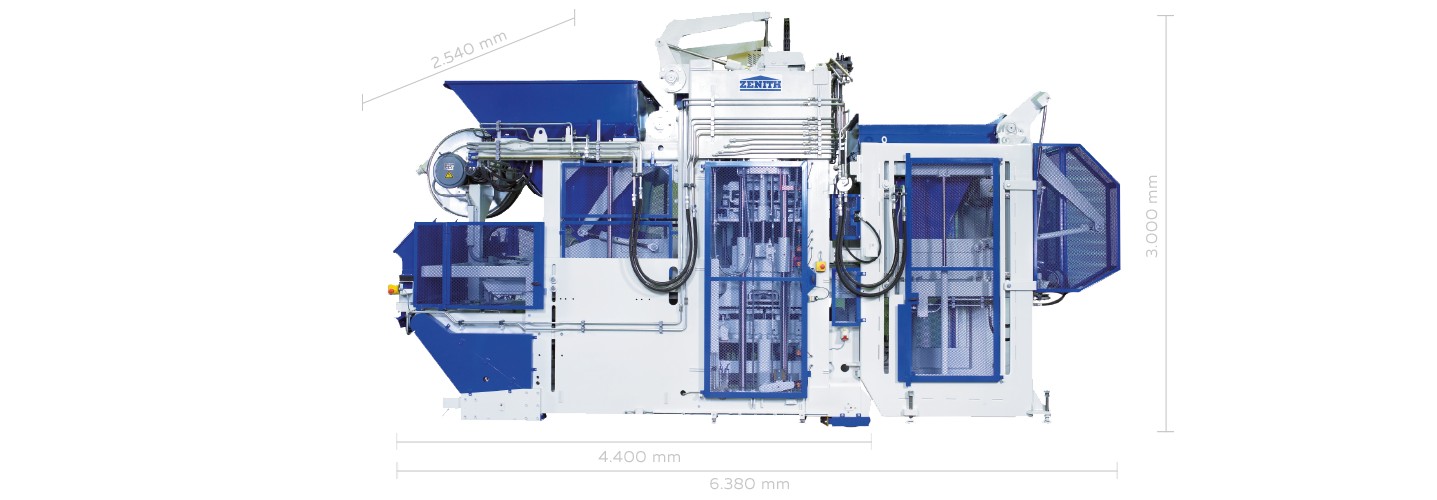

| Maschinengewicht / Maschinenabmessung | |
|---|---|
| mit Zusatzgerät und Form | 15.500 kg |
| Gesamtlänge der Maschine ohne Zusatzgerät | 4.400 mm |
| Gesamtlänge der Maschine mit Zusatzgerät | 6.380 mm |
| Gesamthöhe der Maschine max. | 3.700 mm |
| Gesamtbreite der Maschine einschl. Schaltschrank | 2.540 mm |

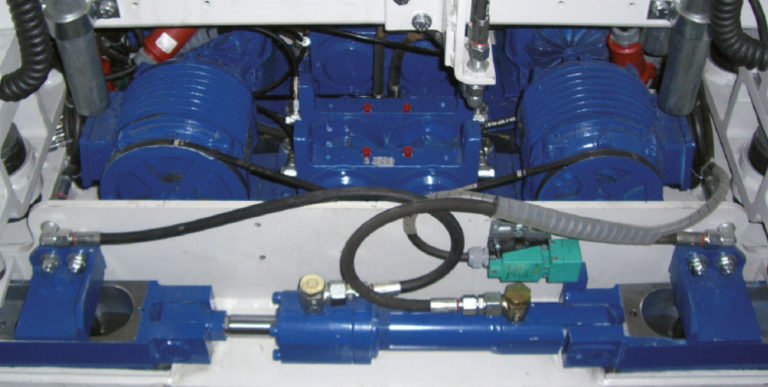

| Rüttlerbestückung | |
| Tischrüttler / Fliehkraft max. | 80 kN |
| Auflastrüttler / Fliehkraft max. | 40 kN |
| Formrüttler max. 6 Stück / Fliehkraft max. | 90 kN |
| Hydraulik | |
| Aggregat: Mehrkreis-Hochdruck-Hydraulik | |
| Betriebsdruck | 250 bar |
| 940 Standard | 940 Speed & Comfort |
| Förderleistung: 2 x 17 l/min. | Förderleistung: 2 x 20 l/min. |
| E-Technik | |
| Anschlusswert bei max. Rüttlerbestückung | 48 kW |
| 940 Standard | 940 Speed & Comfort |
| Steuerung: Siemens S7-1500 (CPU 315), Positionserfassung der Hauptbewegungen über Endschalter | Steuerung: Siemens S7-1500 (CPU 317), Linearwegmessung für Hauptbewegungsachsen |
Technische Änderungen vorbehalten. Maschinenabbildungen zeigen Beispiele aus der Praxis. Je nach Ausstattung und Fertigung sind optische Unterschiede zwischen der bildlichen Darstellung im Prospekt und der tatsächlichen Maschinenausführung möglich.

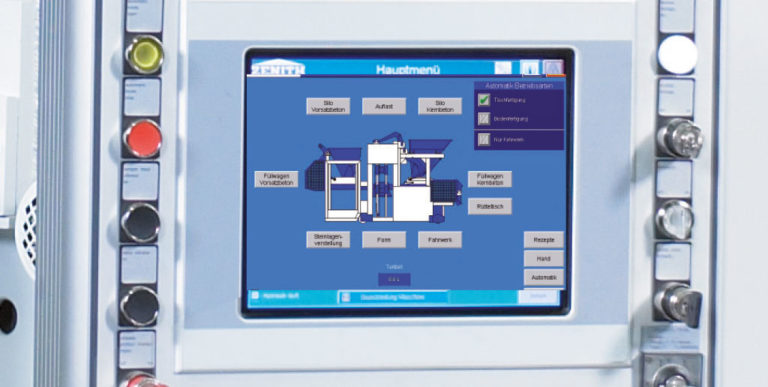

Mit dem selbsterklärenden, menügesteuerten Touch-Panel ist die Maschinenbedienung sehr einfach geworden. Die Produktionsparameter für die unterschiedlichsten Formen und Fertigungsprogramme werden mit Hilfe der übersichtlichen Menümasken eingegeben und abgespeichert. Für die interne Verarbeitung der Signale wird eine schnelle Siemens SPS eingesetzt.

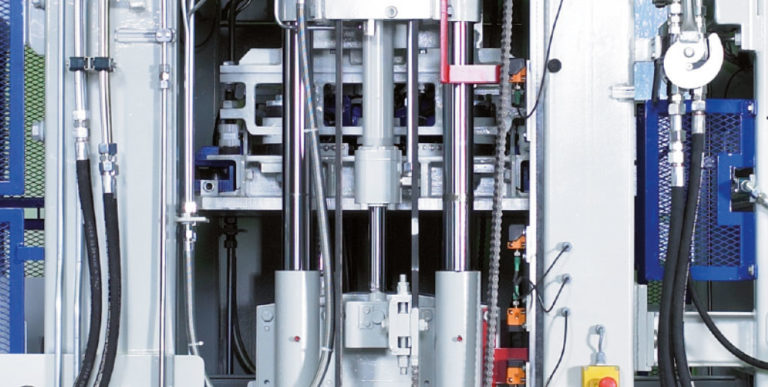

Die groß dimensionierten Säulen und Führungslager, unterstützt durch die Synchronisation der Bewegungen mittels Kette bzw. Hebelwelle, garantieren eine kippsichere und präzise Führung von Form und Auflast. Eine digitale Wegmessung mittels Linearwertgeber aller Hauptbewegungen ist optional möglich.

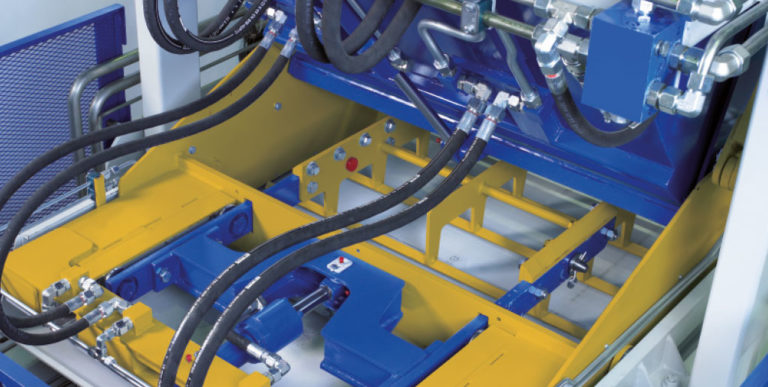

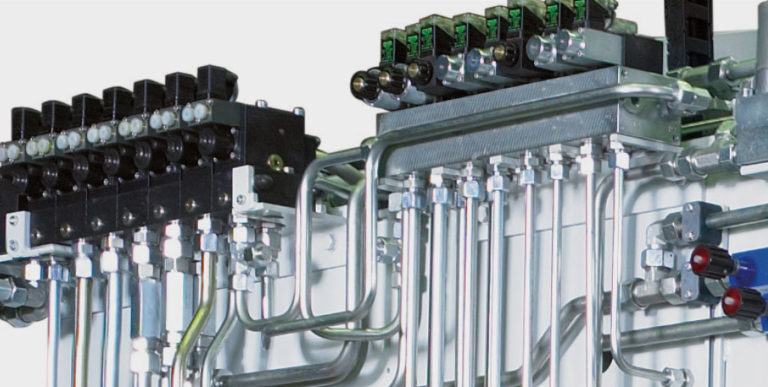

Die Hauptbewegungen in der Maschine (Verfahren des Rütteltisches, der Form, der Auflast und der Füllwagen) erfolgen über bei ZENITH entwickelte und hergestellte Hydraulik-Zylinder, die über Proportionalventile angesteuert werden. Die Steine können beim Entschalen mit geregelter Absenkgeschwindigkeit abgesetzt werden.
Zum schnellen Formwechsel kann die Hauptauflastplatte mit einer hydraulisch betätigten Schnellwechseleinrichtung ausgerüstet werden. Sollen Bordsteine quer zur Füllrichtung gefertigt werden, können mit Hilfe einer optional erhältlichen Auflastdrehvorrichtung die Stempelschwerter mit den Füllwagenbürsten gereinigt werden.
Zur weiteren Erhöhung der Leistungsfähigkeit kann die Maschine mit dem Optionspaket „Speed & Comfort“ ausgerüstet werden. Hierzu gehören eine noch leistungsstärkere Steuerung und Hydraulik, digitale Wegmesssysteme für die Hauptwegungsachsen, eine Auflastschnellwechselvorrichtung und ein hydraulisch angetriebener Rost im Kernbetonfüllwagen.

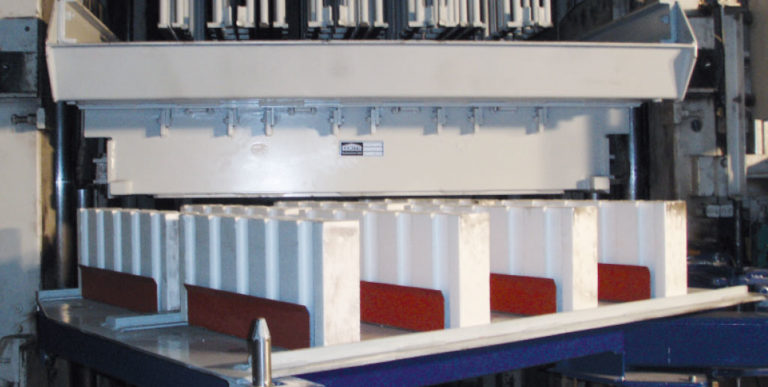

Bei Fertigung ohne Zusatzgerät kann die Maschine zusätzlich mit einer Styropor-Einbringvorrichtung zur Herstellung von Dämmsteinen und einer rotierenden Walzenbürste zum Reinigen der Steinoberflächen ausgestattet werden.
