| Palettengröße | |
|---|---|
| Standard | 1.270 x 1.050 x 125 mm |
| Fertigungsfläche | |
| maximal | 1.240 x 1.000 mm |
| Betonsteinprodukthöhe | |
| maximal | 500 mm |
| minimal | 50 mm |
| optionale Steinhöhe | 35 mm |
| Betonsteinpakethöhe | |
| maximal | 640 mm |
| Kernbetonsilo & Vorsatzsilo | |
| Volumen (geometrisch) | 2.100 l |
| Falls die von Ihnen gewünschte Ausführung bzgl. Steinpakethöhe, Palettenabmessung oder Produkthöhe nicht aufgeführt ist, prüfen wir gerne, ob wir eine spezielle Lösung für Sie ausarbeiten können. | |
| Maschinengewicht | |
| mit Zusatzgerät und Form | 16.000 kg |
|
Zubehör wie Klinken-, Rollenbahn, Bedienstand, Hydraulikaggregat, Palettenmagazin etc. |
9.000 kg |
| Maschinenabmessung | |
| Gesamtlänge der Maschine max. | 6.200 mm |
| Gesamthöhe der Maschine (Transport) | 3.000 mm |
| Gesamtbreite der Maschine max. | 2.470 mm |
| Verdichtungssystem | |
|---|---|
| Rütteltisch – 2-teilig, quer zur Fertigungsrichtung montiert | |
| Rüttlerkraft Tisch | max. 80 kN |
|

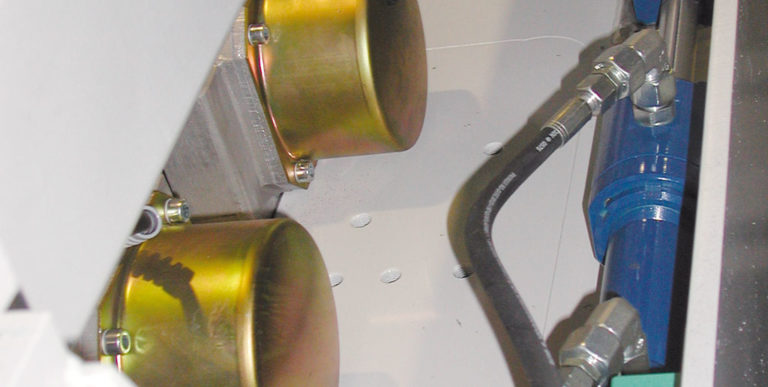

Tisch-Rüttlermotoren fremdgekühlt (doppelte Kühlleistung im Optionspaket „Tropical“) |
|
| Rüttlerkraft Auflast | max. 35 kN |
|
|
|
| Hydraulik | |
| Aggregat: Mehrkreis-Mitteldruck-Hydraulik | |
| 844 Standard | 844 Speed & Comfort |
| Förderleistung (gesamt): 83 l/min. | Förderleistung (gesamt): 117 l/min. |
| Betriebsdruck: 180 bar | Betriebsdruck: 180 bar |
| Kühlleistung (Ölkühler): 13 kW | Kühlleistung (Ölkühler): 16 kW |
|
Mit Optionspaket „Tropical“ Kühlleistung (Ölkühler): 26 kW |
Mit Optionspaket „Tropical“ Kühlleistung (Ölkühler): 32 kW |
|
|
|
| E-Technik | |
| 844 Standard | 844 Speed & Comfort |
| Leistungsaufnahme max.: 55 kW | Leistungsaufnahme max.: 66 kW |
|
Steuerung: Siemens S7-1500 (CPU 315), TIA-Portal |
Steuerung: Siemens S7-1500 (CPU 317), TIA-Portal |
|
|
|
| Bedienung über Touch-Panel | |
Technische Änderungen vorbehalten. Maschinenabbildungen zeigen Beispiele aus der Praxis. Je nach Ausstattung und Fertigung sind optische Unterschiede zwischen der bildlichen Darstellung im Prospekt und der tatsächlichen Maschinenausführung möglich.

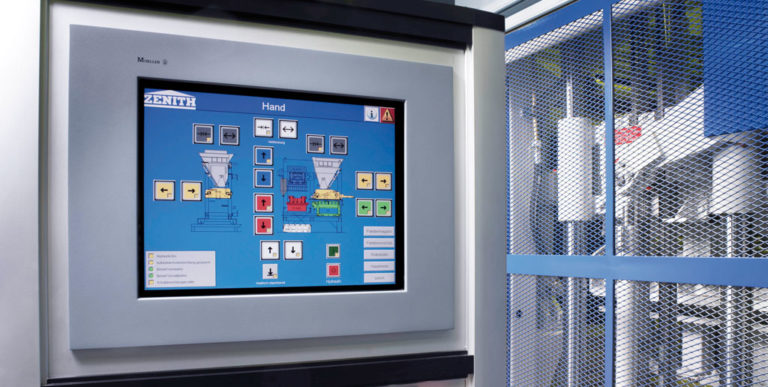

Die Bedienung der Maschine erfolgt über ein 15“-Touch-Panel. Diese innovative Technik sorgt durch die nahezu selbsterklärende und übersichtliche Menüführung dafür, dass Ihre Mitarbeiter die Maschine in kürzester Zeit kennen lernen und sofort effizient mit ihr arbeiten können.

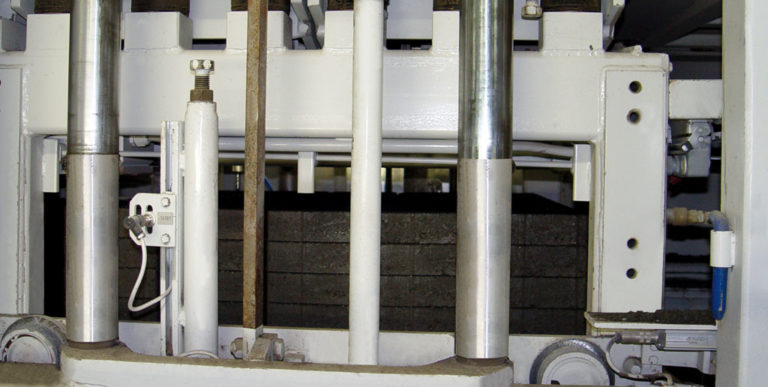

Die Flexibilität der Maschine ist bedingt durch den höhenverstellbaren Rütteltisch. Hierdurch ist die Fertigung von 50 – 400 mm und 500 mm hohen Produkten möglich. Sogar die Produktion niedrigerer Produkte kann optional realisiert werden.

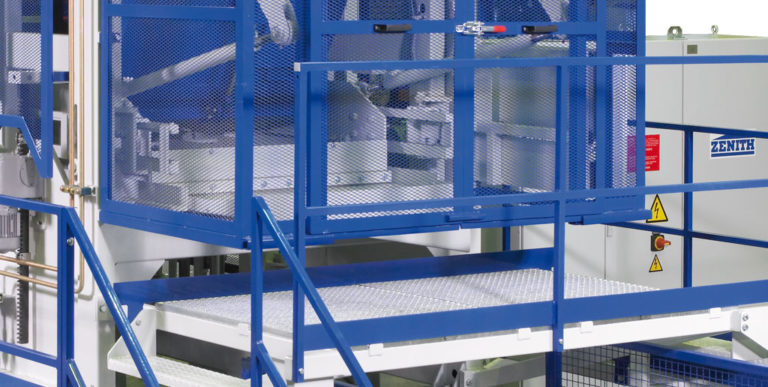

Das ständig überwachte und erweiterte Sicherheitskonzept sorgt für den größtmöglichen Schutz Ihrer Mitarbeiter.

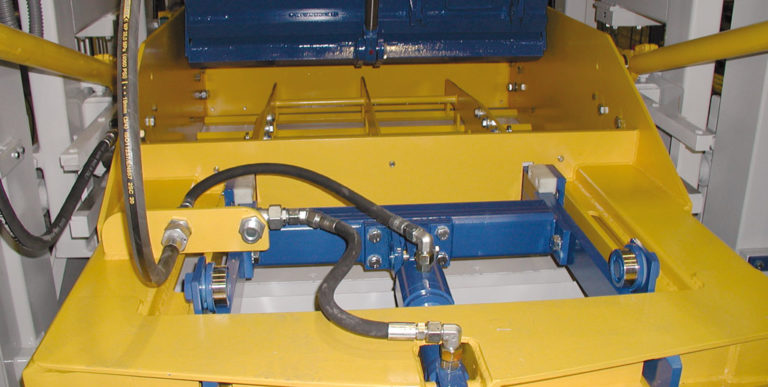

Durch die bewährte Kombination aus Klemmverschluss, Auflast-Schnellwechselvorrichtung und elektrischer Verstellung der Fülleinheiten setzt die ZENITH 844 bei Mehrlagenfertigern Maßstäbe bezüglich Formwechselzeiten und Verfügbarkeit.

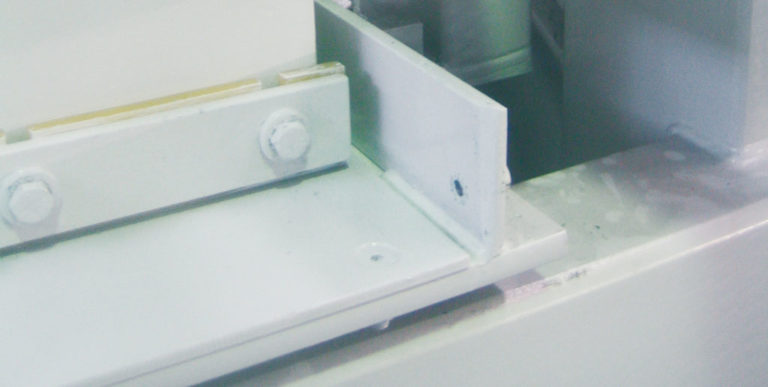

Oberflächen, die während der Produktion hohen Belastungen, z.B. bei Laufschienen oder Führungstischen ausgesetzt sind, werden aus Spezialstählen hergestellt. Diese Bauteile sind alle verschraubt und daher leicht austauschbar.
Zur weiteren Erhöhung der Leistungsfähigkeit kann die Maschine mit dem Optionspaket „Speed & Comfort“ ausgestattet werden. Hierzu gehören u.a. eine leistungsstärkere Steuerung und Hydraulik, ein Kernbeton-Füllwagen mit hydraulisch angetriebenem Rost, frequenzgesteuerte Tischrüttler uvm.
