| Ausstattung | |
|---|---|
| Betonsteinprodukthöhe max. | 500 mm |
| Betonsteinprodukthöhe min. | 40 mm |
| Produkthöhe (optional min.) | 30 mm |
| Palettengröße | |
| Standard | 1.400 x 1.100 x 50 mm |
| verschiedene Brettabmessungen möglich | |
| Kernbetonsilo | |
| Volumen (geometrisch) max. | 2.400 l |
| Vorsatzbetonsilo | |
| Volumen (geometrisch) max. | 2.400 l |
|
Für Multicolorfertigung stehen verschiedene Siloaufsätze mit Ziehblech oder Dosierklappe zur Verfügung. |
|
| Die Einfüllhöhe kann hierbei individuell festgelegt werden | |
| Maschinengewicht | |
| mit Zusatzgerät und Form | ca. 35.000 kg |

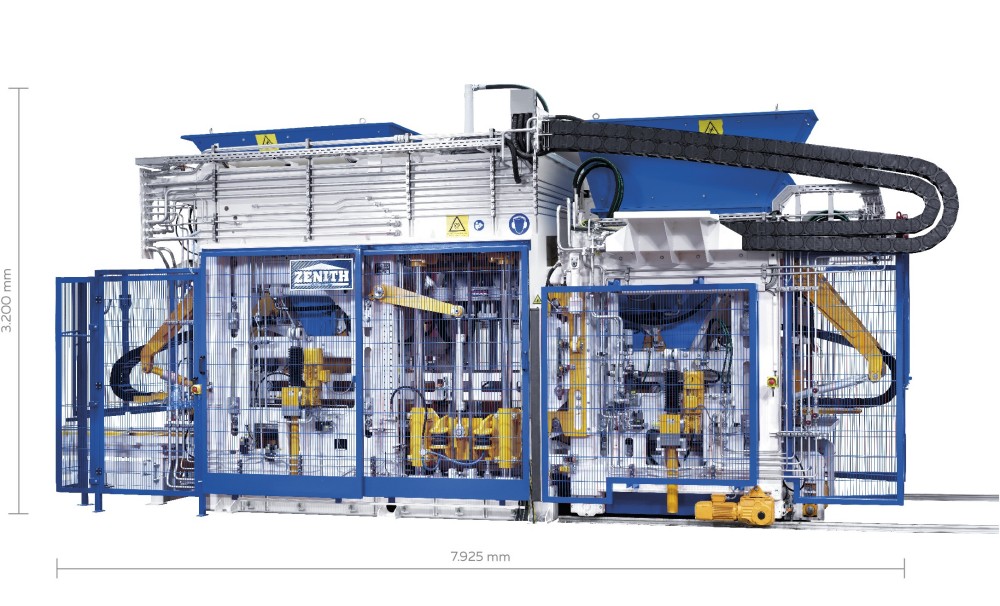

| Maschinenabmessung | |
| Gesamtlänge Maschine mit Zusatzgerät max. | 7.925 mm |
| Gesamthöhe der Maschine (Transport) | 3.200 mm |
| Gesamtbreite der Maschine max. | 3.100 mm |
| Verdichtungssystem | |
|---|---|
|
Rütteltisch 1-teilig, Ultra-Dynamic-Rüttlung mit Frequenz- und Amplitudenregelung (Fliehkraft max.) |
175 kN |
| 2 Auflastrüttler (Fliehkraft max.) | 35 kN |
| Hydraulik | |
| Förderleistung (gesamt) | 560 l/min |
|
Betriebsdruck
Pumpe 1 Maschine Pumpe 2 Auflas Pumpe 3 Einrichtbetrieb |
180 bar 200 bar 200 bar |
| E-Technik | |
|
Leistungen (Standard) mit Zusatzgerät Installierte Leistung |
ca. 310kW |
| Anschlussleistung | ca. 160kW |
| Absicherung | 315A |
| Zuleitung | 4x 185mm² alternativ 2x 4x 70mm² |
| Steuerung Siemens S7-1500, TIA-Portal |
|

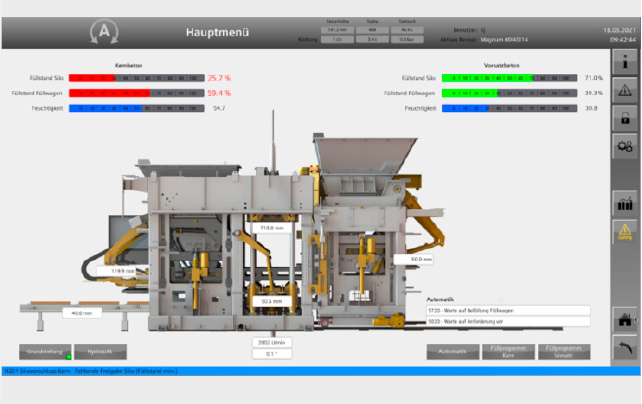

| Bedienerzugriff über Touch Panel |
|
Technische Änderungen vorbehalten. Maschinenabbildungen zeigen Beispiele aus der Praxis. Je nach Ausstattung und Fertigung sind optische Unterschiede zwischen der bildlichen Dar-stellung im Prospekt und der tatsächlichen Maschinenausführung möglich.
Eine besondere Neuheit ist das höhenverstellbare Kernbetonsilo. Der Betonfluss kann auf diese Weise optimiert werden und sorgt durch die gleichmäßige Verteilung für eine hohe Qualität der Steine. Zudem kann die Füllmenge im Füllwagen präzise und produktabhängig eingestellt werden.

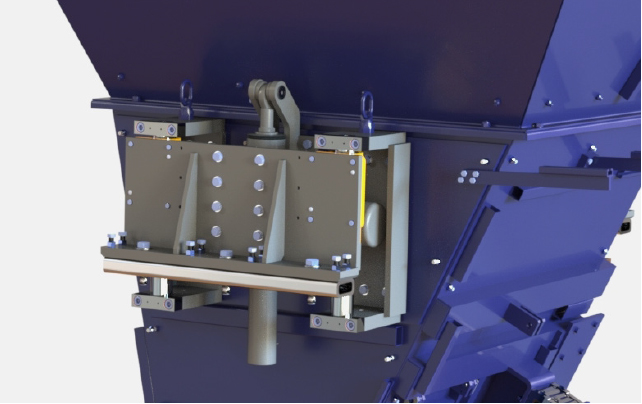

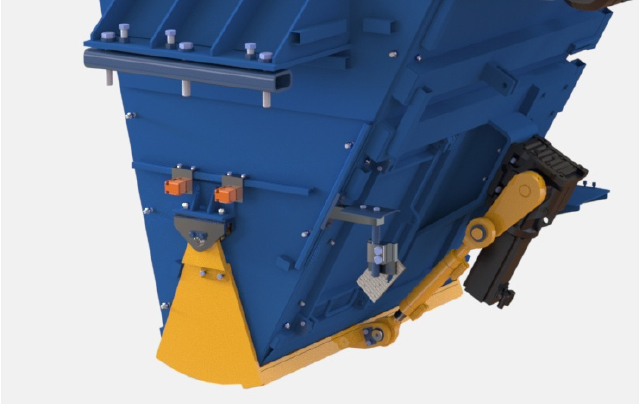

Die Siloklappen der Silos Kern- und Vorsatzbeton sind mit Servoantrieben ausgestattet. Das ermöglicht ultraschnelle Öffnungs- und Schließzeiten, wodurch ein noch genaueres Dosieren erreicht wird. Der Vorteil ist eine bessere Reproduzierbarkeit des Produktionsprozesses, die zu einer höheren Produktqualität führt.

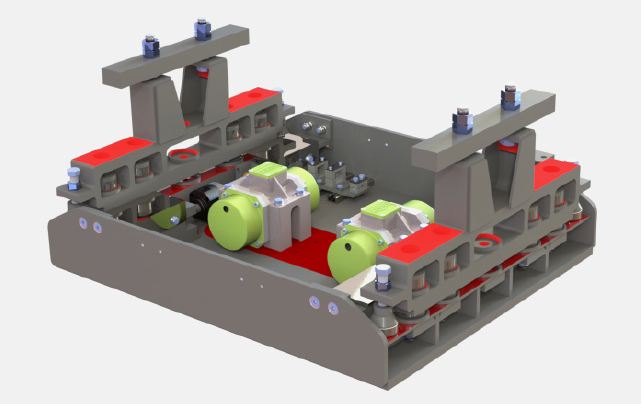

Die Hauptauflastplatte bietet wesentlich mehr Flexibilität bei der Produktion als herkömmliche Auflastplatten. Die Anzahl der Gummipuffer ist zum Beispiel frei wählbar. Außerdem kann sie individuell für die Anschlüsse anderer Hersteller gestaltet werden. Diese Neuerungen sorgen für ein präziseres und zuverlässiges Arbeiten.

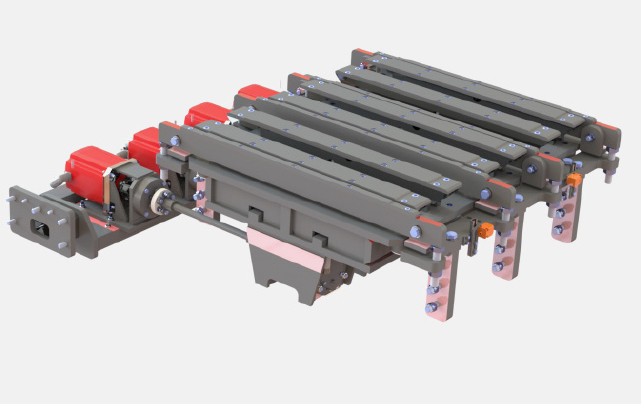

Das Rüttelsystem mit einteiligem Rütteltisch wurde in Zusammenarbeit mit der RWTH Aachen weiterentwickelt. Eine hohe Energieeffizienz wird erreicht durch die optimale Verteilung der Rüttelkräfte. Da dieses System ohne Ölbad auskommt und keine zusätzliche Lüftung erforderlich ist, bietet es außerdem eine hohe Wartungs- und Umweltfreundlichkeit.

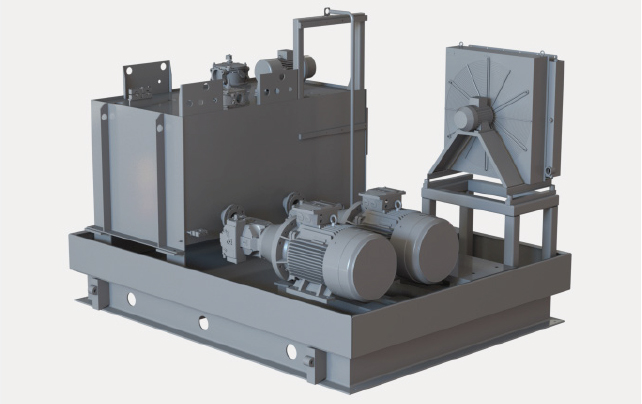

Im Normalbetrieb arbeitet die Anlage mit zwei Hauptpumpen (Leistung 270l/min) und zwei Druckspeicher für schnelle Taktzeiten. Die Maschine kann bei Ausfall einer der beiden Pumpen weiter betrieben werden, um Stillstandzeiten zu vermeiden. Eine zusätzliche Pumpe für den Einrichtbetrieb (Leistung 20l/min) gewährleistet eine sichere Begrenzung der Geschwindigkeiten für die jeweiligen Bewegungen.
Alle Hauptachsen (Auflast, Form, Füllwagen, Schüttelrost) sind über die Steuerung als geregelte Achsen im TIA-Portal angelegt. Eine externe Regelelektronik ist nicht erforderlich. Dank dieser Steuerung ist ein zielgenaues und kontinuierliches Positionieren möglich, wodurch eine hohe Wiederholgenauigkeit des Prozesses zustande kommt. Das Ergebnis ist eine gleichbleibend hohe Qualität der Produkte bei kontinuierlicher Produktion.
