| Palettengröße | |
|---|---|
| Standard | 1.400 x 1.100 mm |
| verschiedene Brettabmessungen möglich | |
| Ausstattung | |
| Produkthöhe max. | 400 mm |
| Produkthöhe min. | 50 mm |
| optionale Steinhöhe | 30 mm |
| Nutzarbeitsfläche | 1.240 x 1.000 mm |
| Kernbetonsilo | |
| Volumen | 2.200 l |
| Vorsatzbetonsilo | |
| Volumen | 2.200 l |
| Einfüllhöhe max. | 3.650 mm |
| Maschinengewicht | |
| mit Zusatzgerät und Form | ca. 20.000 kg |
| Maschinenabmessung | |
| Gesamtlänge der Maschine | 6.200 mm |
| Gesamthöhe der Maschine max. (Transport) | 3.300 mm |
| Gesamtbreite der Maschine max. | 2.470 mm |
| Verdichtungssystem | |
|---|---|
| Rütteltisch – 3-teilig, längs zur Fertigungsrichtung montiert | |
| 6 Tischrüttler (Fliehkraft max.) | 170 kN |
| 2 Auflastrüttler (Fliehkraft max.) | 35 kN |
| Hydraulik | |
| Aggregat: Mehrkreis-Mitteldruck-Hydraulik | |
| Förderleistung (gesamt) | 117 l/min. |
| Betriebsdruck | 180 bar |
| Kühlleistung (Ölkühler) Standard | 16 kW |
| E-Technik | |
| Anschlussleistung | 84 kW |
| Steuerung (Siemens) | S7-1500 (CPU 317), TIA-Portal |
| Bedienerzugriff über Touch-Panel |
|
Technische Änderungen vorbehalten. Maschinenabbildungen zeigen Beispiele aus der Praxis. Je nach Ausstattung und Fertigung sind optische Unterschiede zwischen der bildlichen Darstellung im Prospekt und der tatsächlichen Maschinenausführung möglich.

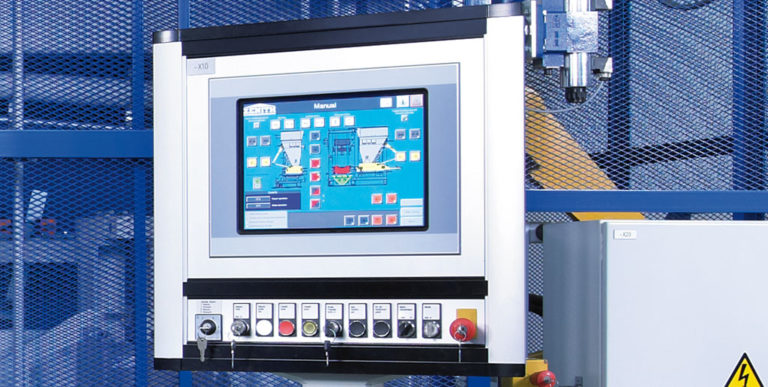

Die Bedienung der Maschine erfolgt über ein 15“-Touch Panel. Diese innovative Technik sorgt durch die nahezu selbsterklärende und übersichtliche Menüführung dafür, dass Ihre Mitarbeiter die Maschine in kürzester Zeit kennenlernen und sofort effizient mit Ihr arbeiten können.

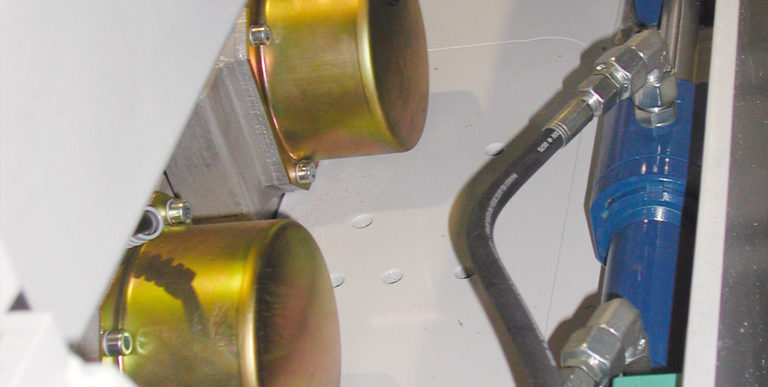

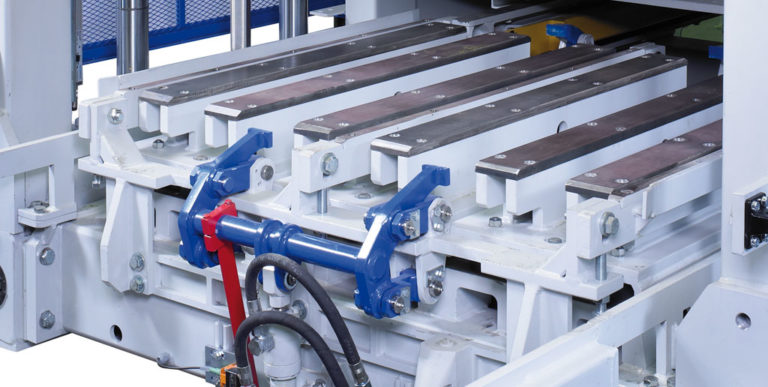

Das bewährte ZENITH Verdichtungssystem mit dem 3-teiligen Rütteltisch garantiert höchste Produktqualität. Die 6 extrem wartungsarmen Außenrüttler sind frequenzgeregelt und können leicht auf die unterschiedlichen Produkterfordernisse eingestellt werden.

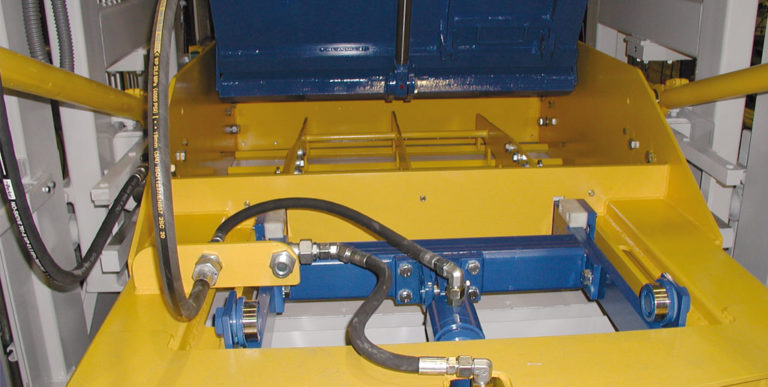

Der Kernbeton-Füllwagen ist ausgerüstet mit einem hydraulisch angetriebenen Rost. Dieser unterstützt ein schnelles und gleichmäßiges Befüllen der Form mit Beton und erhöht somit die Leistungsfähigkeit der Maschine.
Die bewährte Auflastschnellwechselvorrichtung und die elektrische Verstellung der Fülleinheiten erleichtert den Formenwechsel. Die Einrichtzeiten werden verkürzt und die Verfügbarkeit der Maschine wird erhöht.

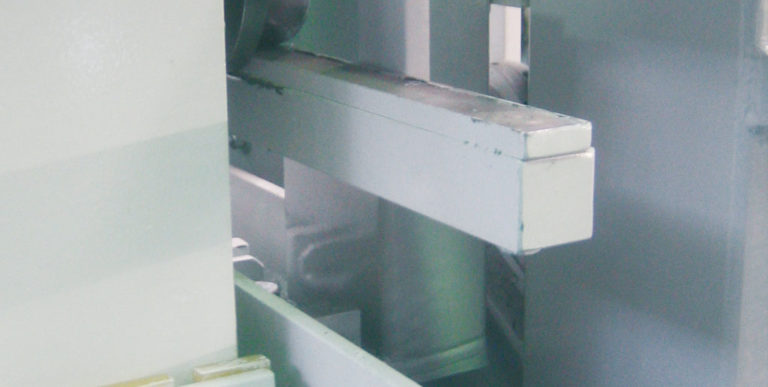

Oberflächen, die während der Produktion hohen Belastungen, z.B. bei Laufschienen oder Führungstischen ausgesetzt sind, werden aus Spezialstählen hergestellt. Diese Bauteile sind alle verschraubt und daher leicht austauschbar.
Die kompakte Mitteldruck-Hydraulikanlage ist ausgerüstet mit drei robusten Mehrfachsternpumpen. Die Hauptbewegungen der Maschine sind mittels Proportionaltechnik gesteuert und können somit optimal auf die unterschiedlichen Produkte abgestimmt werden.
